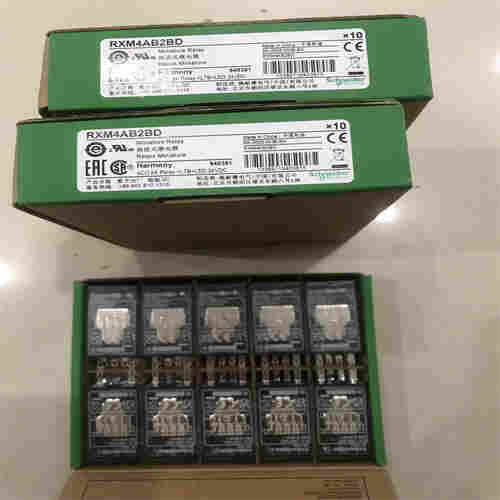

施耐德插拔式繼電器RXM4AB2BD

多種線圈電壓規格可選，繼電器本體帶有LED狀態指示燈、

機械指示窗、手動測試按鈕；

底坐按端子排列方式不同分為混合式和分離式2種；配有多種可插裝附件產品；

帶LED緊湊型ZelioRXM微型繼電器可用于增加電氣外殼中的功能，特別適用于工業應用、機器/建筑設備和HVAC。

微型插入式繼電器系列，帶基座，RXZE2型易于使用-標準應用無需調整易于集成到當前設備中，

可適用于所有電壓測試按鈕和繼電器狀態的機械指示器底座，用于在DIN導軌上或使用螺釘組裝，

2組、3組、4副C/O觸點，觸點電流12A-10A-6A

1繼電器：2C/O(12A)，3C/O(10A)，4C/O(6A)及鍍金觸點4C/O(3A)

2三種類型插座：優化型、混合式和分離式

3保護模塊(二*管、RC電路或可變電阻) 這些模塊可通用于除優化型外的

*插座

4用于*插座的金屬保護夾子(優化型除外)

5用于*插座的塑料保護夾子(優化型除外)

6/2組電流*橫聯片可用于分離式插座，可簡化公共點的跨接

7標簽(安裝于插座，RXZE2M114及優化型除外)

繼電器說明

1測試按鈕，用于手動瞬時改變觸點狀態(綠色：c，紅色：a)

2繼電器狀態機械指示窗

3可拆卸鎖定門，能強制保持待測試或待維護的觸點。工作期間這個鎖定門*須處

于關閉位置

4繼電器狀態LED指示器(取決于型號)

5可拆卸標簽(安裝于繼電器本體)

6導軌安裝附件或面板安裝附件的固定槽

7繼電器引腳

8齒狀表面，方便插拔

9面板安裝附件

10導軌安裝附件

工作溫度:-55°C~+70°C

絕緣電阻:≥100M?

線圈與觸點間耐壓:2000VAC/1分鐘觸點與觸點間耐壓:1000VAC/1分鐘

要配底座時，另外說明:

操作線圈

項目額定電流(mA)線圈

電阻

()線圈電感(H)動作

電壓復位

電壓容

許電壓消耗功率

(VA、W)額定電壓50Hz60Hz鐵片

開路時鐵片

動作時額定電壓的比例AC122448100/110110/120200/220220/240DC6122448100/110220
