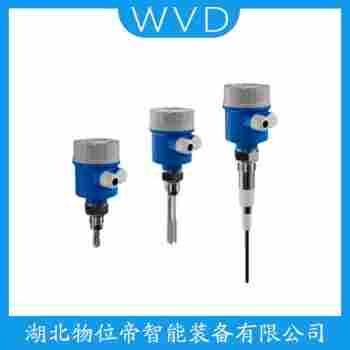

RF-932G1C 射頻導納開關操作流程
射頻導納開關的工作原理及作用
一、工作原理
射頻導納開關基于射頻導納技術，通過高頻無線電波測量與儲罐體間的電抗（容抗和阻抗）變化實現物位檢測。其核心結構包括測量、保護及電子單元，具體過程如下：
平衡電橋電路
測量與空載罐體間的電抗構成平衡電橋電路，產生穩定振蕩信號。當被測介質覆蓋時，電抗變化導致電橋電路失衡，振蕩信號停止，后級電路檢測到這一變化并輸出報警信號。
保護的電氣隔離
振蕩信號同時施加于測量與保護，兩者通過1:1電壓跟隨器實現等電位、同相位、同頻率的隔離。當掛料時，測量與保護間無電勢差，形成電氣隔離，確保掛料信號不影響檢測，僅由物料決定電抗變化。
相位檢測技術
電子線路處理容抗和阻抗的綜合變化信號，采用相位檢測技術將電抗變化轉化為可檢測的信號，進而改變繼電器輸出狀態，實現物位控制。
RF-932G1C 射頻導納開關操作流程

RF-932G1C射頻導納開關是一款高性能的電子開關設備，廣泛應用于射頻信號切換、阻抗匹配和信號隔離等領域。以下是其操作流程的詳細介紹：
一、準備工作
1. 確保電源接通，設備處于正常工作狀態。
2. 根據實際需求，選擇合適的射頻導納開關型號（RF-932G1C）。
3. 連接好信號源、負載和電源，確保所有連接牢固可靠。
二、操作步驟
1. 打開設備電源，等待設備預熱至正常工作溫度。
2. 根據需要切換的信號類型（如射頻信號、阻抗匹配信號等），選擇相應的開關模式。
3. 使用控制面板上的旋鈕或按鍵，設置所需的工作頻率、阻抗匹配值等參數。
4. 按下“啟動”按鈕，射頻導納開關開始工作。
三、監測與調整
1. 在操作過程中，實時監測設備工作狀態，確保信號切換準確無誤。
2. 如發現信號質量不符合要求，可通過調整控制面板上的參數進行優化。
3. 定期檢查設備連接，確保信號通路暢通無阻。
四、關閉設備
1. 完成操作后，關閉設備電源，等待設備冷卻至室溫。
2. 檢查設備連接是否牢固，確保安全。
3. 關閉電源，結束操作。
RF-932G1C射頻導納開關操作簡便，性能穩定，為各類射頻信號切換應用提供可靠。用戶只需按照上述操作流程，即可輕松實現射頻信號的切換與匹配。
