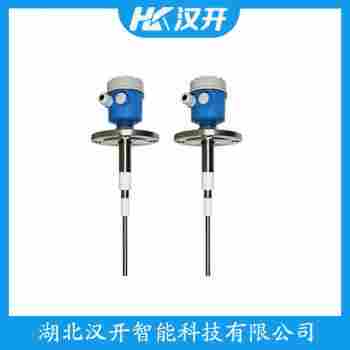

射頻導納物位控制儀 PNL-13000AIBF 漢開
2025/11/22 09:19:50
射頻導納物位控制儀 PNL-13000AIBF 漢開
射頻導納開關的工作原理及作用
一、工作原理
射頻導納開關基于射頻導納技術，通過高頻無線電波測量與儲罐體間的電抗（容抗和阻抗）變化實現物位檢測。其核心結構包括測量、保護及電子單元，具體過程如下：
平衡電橋電路
測量與空載罐體間的電抗構成平衡電橋電路，產生穩定振蕩信號。當被測介質覆蓋時，電抗變化導致電橋電路失衡，振蕩信號停止，后級電路檢測到這一變化并輸出報警信號。
保護的電氣隔離
振蕩信號同時施加于測量與保護，兩者通過1:1電壓跟隨器實現等電位、同相位、同頻率的隔離。當掛料時，測量與保護間無電勢差，形成電氣隔離，確保掛料信號不影響檢測，僅由物料決定電抗變化。
相位檢測技術
電子線路處理容抗和阻抗的綜合變化信號，采用相位檢測技術將電抗變化轉化為可檢測的信號，進而改變繼電器輸出狀態，實現物位控制。
射頻導納物位控制儀 PNL-13000AIBF 漢開
PNL-13000AIBF射頻導納物位控制儀是一款高性能的工業自動化設備，專為各種液體和固體物位檢測設計。以下是對該產品的詳細介紹：
一、產品概述
PNL-13000AIBF射頻導納物位控制儀采用*的射頻導納技術，能夠實現對各種介質物位的測量。該設備廣泛應用于石油、化工、醫藥、食品、環保等行業，是現代工業自動化控制不可或缺的組成部分。
二、技術特點
1. 高精度測量：PNL-13000AIBF射頻導納物位控制儀采用高精度算法，確保測量結果的準確性，誤差范圍小于±0.5%。
2. 廣泛適用性：該產品適用于各種液體和固體物位檢測，如漿料、粉料、顆粒等，不受介質介電常數和溫度的影響。
3. 抗干擾能力強：PNL-13000AIBF射頻導納物位控制儀采用抗干擾設計，能有效電磁干擾和射頻干擾，保證測量穩定性。
4. 智能化控制：該產品具備自動校準、自診斷等功能，操作簡便，易于維護。
5. 安全可靠：PNL-13000AIBF射頻導納物位控制儀采用雙重安全保護設計，確保設備在惡劣環境下穩定運行。
三、應用領域
PNL-13000AIBF射頻導納物位控制儀在以下領域具有廣泛的應用：
1. 石油化工：用于原油、成品油、化工原料等物位的測量與控制。
2. 醫藥行業：用于醫藥原料、中間體、成品等物位的測量與控制。
3. 食品行業：用于食品原料、調味品、飲料等物位的測量與控制。
4. 環保行業：用于污水處理、廢水處理等物位的測量與控制。
5. 其他行業：如煤炭、水泥、化肥、飼料等行業。
四、售后服務
我們*，在產品售出后，為您提供完善的售后服務。包括但不限于：技術支持、現場調試、設備維修、備品備件供應等。
之，PNL-13000AIBF射頻導納物位控制儀憑借其高精度、廣泛適用性、抗干擾能力強等特點，成為工業自動化控制領域的產品。我們相信，該產品將為您的生產過程帶來更高的效率與可靠性。
射頻導納物位控制儀 PNL-13000AIBF 漢開
射頻導納開關的工作原理及作用
一、工作原理
射頻導納開關基于射頻導納技術，通過高頻無線電波測量與儲罐體間的電抗（容抗和阻抗）變化實現物位檢測。其核心結構包括測量、保護及電子單元，具體過程如下：
平衡電橋電路
測量與空載罐體間的電抗構成平衡電橋電路，產生穩定振蕩信號。當被測介質覆蓋時，電抗變化導致電橋電路失衡，振蕩信號停止，后級電路檢測到這一變化并輸出報警信號。
保護的電氣隔離
振蕩信號同時施加于測量與保護，兩者通過1:1電壓跟隨器實現等電位、同相位、同頻率的隔離。當掛料時，測量與保護間無電勢差，形成電氣隔離，確保掛料信號不影響檢測，僅由物料決定電抗變化。
相位檢測技術
電子線路處理容抗和阻抗的綜合變化信號，采用相位檢測技術將電抗變化轉化為可檢測的信號，進而改變繼電器輸出狀態，實現物位控制。
射頻導納物位控制儀 PNL-13000AIBF 漢開
PNL-13000AIBF射頻導納物位控制儀是一款高性能的工業自動化設備，專為各種液體和固體物位檢測設計。以下是對該產品的詳細介紹：
一、產品概述
PNL-13000AIBF射頻導納物位控制儀采用*的射頻導納技術，能夠實現對各種介質物位的測量。該設備廣泛應用于石油、化工、醫藥、食品、環保等行業，是現代工業自動化控制不可或缺的組成部分。
二、技術特點
1. 高精度測量：PNL-13000AIBF射頻導納物位控制儀采用高精度算法，確保測量結果的準確性，誤差范圍小于±0.5%。
2. 廣泛適用性：該產品適用于各種液體和固體物位檢測，如漿料、粉料、顆粒等，不受介質介電常數和溫度的影響。
3. 抗干擾能力強：PNL-13000AIBF射頻導納物位控制儀采用抗干擾設計，能有效電磁干擾和射頻干擾，保證測量穩定性。
4. 智能化控制：該產品具備自動校準、自診斷等功能，操作簡便，易于維護。
5. 安全可靠：PNL-13000AIBF射頻導納物位控制儀采用雙重安全保護設計，確保設備在惡劣環境下穩定運行。
三、應用領域
PNL-13000AIBF射頻導納物位控制儀在以下領域具有廣泛的應用：
1. 石油化工：用于原油、成品油、化工原料等物位的測量與控制。
2. 醫藥行業：用于醫藥原料、中間體、成品等物位的測量與控制。
3. 食品行業：用于食品原料、調味品、飲料等物位的測量與控制。
4. 環保行業：用于污水處理、廢水處理等物位的測量與控制。
5. 其他行業：如煤炭、水泥、化肥、飼料等行業。
四、售后服務
我們*，在產品售出后，為您提供完善的售后服務。包括但不限于：技術支持、現場調試、設備維修、備品備件供應等。
之，PNL-13000AIBF射頻導納物位控制儀憑借其高精度、廣泛適用性、抗干擾能力強等特點，成為工業自動化控制領域的產品。我們相信，該產品將為您的生產過程帶來更高的效率與可靠性。
射頻導納物位控制儀 PNL-13000AIBF 漢開
