首頁 >湖北漢開智能科技有限公司> 技術文章> XTX-136-XL3ACT 投入式靜壓液位傳感器 漢開

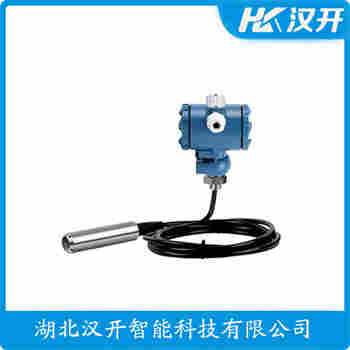

XTX-136-XL3ACT 投入式靜壓液位傳感器 漢開
2025/11/21 17:16:30
XTX-136-XL3ACT 投入式靜壓液位傳感器 漢開
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
XTX-136-XL3ACT 投入式靜壓液位傳感器，是漢開公司精心研發的一款高性能液位測量設備。該傳感器采用*的靜壓原理，能夠測量液體或氣體的液位高度，廣泛應用于化工、環保、水利、食品等行業。
傳感器主體采用不銹鋼材質，腐蝕性強，能夠在各種惡劣環境下穩定工作。其設計緊湊，安裝簡便，可直接投入液體中，無需復雜的安裝工程。XTX-136-XL3ACT 傳感備高精度測量能力，測量誤差小于±0.5%，確保了數據的準確性和可靠性。
該傳感器內置高精度壓力傳感器，能夠?qū)崟r監測液位變化，并通過4-20mA標準信號輸出，方便用戶進行遠程監控和控制。此外，XTX-136-XL3ACT 支持多種量程選擇，滿足不同應用場景的需求。
在智能化方面，XTX-136-XL3ACT 投入式靜壓液位傳感備自動校準功能，能夠有效消除溫度、壓力等因素對測量結果的影響。同時，其具備數據存儲功能，可記錄歷史數據，便于用戶進行數據分析和故障排查。
之，XTX-136-XL3ACT 投入式靜壓液位傳感器憑借其高精度、高穩定性、易安裝和智能化等特點，成為液位測量領域的產品。無論是工業生產還是日常生活中的液位監測，漢開公司這款傳感器都能為您提供可靠的解決方案。
XTX-136-XL3ACT 投入式靜壓液位傳感器 漢開
二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地?zé)峋弧?/span>
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
XTX-136-XL3ACT 投入式靜壓液位傳感器 漢開
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
XTX-136-XL3ACT 投入式靜壓液位傳感器，是漢開公司精心研發的一款高性能液位測量設備。該傳感器采用*的靜壓原理，能夠測量液體或氣體的液位高度，廣泛應用于化工、環保、水利、食品等行業。
傳感器主體采用不銹鋼材質，腐蝕性強，能夠在各種惡劣環境下穩定工作。其設計緊湊，安裝簡便，可直接投入液體中，無需復雜的安裝工程。XTX-136-XL3ACT 傳感備高精度測量能力，測量誤差小于±0.5%，確保了數據的準確性和可靠性。
該傳感器內置高精度壓力傳感器，能夠?qū)崟r監測液位變化，并通過4-20mA標準信號輸出，方便用戶進行遠程監控和控制。此外，XTX-136-XL3ACT 支持多種量程選擇，滿足不同應用場景的需求。
在智能化方面，XTX-136-XL3ACT 投入式靜壓液位傳感備自動校準功能，能夠有效消除溫度、壓力等因素對測量結果的影響。同時，其具備數據存儲功能，可記錄歷史數據，便于用戶進行數據分析和故障排查。
之，XTX-136-XL3ACT 投入式靜壓液位傳感器憑借其高精度、高穩定性、易安裝和智能化等特點，成為液位測量領域的產品。無論是工業生產還是日常生活中的液位監測，漢開公司這款傳感器都能為您提供可靠的解決方案。
XTX-136-XL3ACT 投入式靜壓液位傳感器 漢開
二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地?zé)峋弧?/span>
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
XTX-136-XL3ACT 投入式靜壓液位傳感器 漢開
