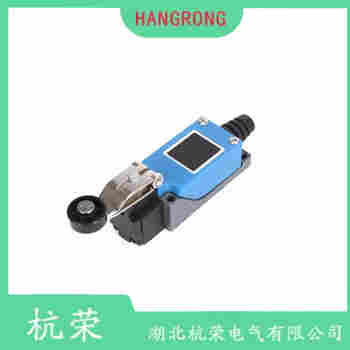

滾輪擺臂型行程開關 ZS336-11Z-M2 杭榮
一、定義與作用
行程限位開關（Limit Switch）是一種用于檢測機械運動位置或行程的機電控制元件，通過機械碰撞觸發開關動作，實現電路的通斷控制。其核心作用包括：
安全保護：防止機械部件出安全行程范圍，避免設備損壞或事故（如起重機限墜落）。
位置控制：在自動化設備中標記特置，觸發后續動作（如傳送帶、機床刀具換位）。
流程控制：與PLC、繼電器等聯動，實現自動化流程的順序控制（如線啟停）。
滾輪擺臂型行程開關 ZS336-11Z-M2 杭榮
二、工作原理
行程限位開關通過機械部件（如滾輪、杠桿、柱塞）與運動目標直接接觸，推動內部觸點動作：
常開（NO）/常閉（NC）觸點：
默認狀態：常開觸點斷開，常閉觸點閉合。
觸發后：常開觸點閉合，常閉觸點斷開，改變電路狀態。
復位方式：
自動復位：目標離開后，開關通過彈簧自動恢復初始狀態（如滾輪式）。
手動復位：需人工操作恢復（如緊急停止按鈕）。
滾輪擺臂型行程開關 ZS336-11Z-M2 杭榮
行程開關的分類與特點
分類
按結構形式：
直動式：動作力大，適用于需要較大操作力的場合。
滾輪式：動作力小，適用于需要頻繁操作的場景。
微動式：動作力小，適用于對精度要求較高的場合。
按觸點性質：
常開觸點：平時斷開，動作時閉合。
常閉觸點：平時閉合，動作時斷開。
復合觸點：同時包含常開和常閉觸點，適用于需要同時控制多個電路的場合。
按防護等級：
普通型：適用于一般工業環境。
防水型：適用于潮濕或水濺的環境。
防爆型：適用于易燃易爆的場所。
滾輪擺臂型行程開關 ZS336-11Z-M2 杭榮
