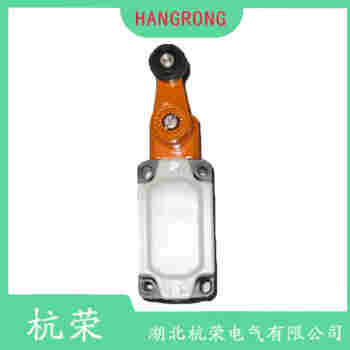

行程限位開關 LXK3-20S/J 杭榮

發布時間：2025/12/25 13:16:24 發布廠商：湖北杭榮電氣有限公司 >> 進入該公司展臺

行程限位開關 LXK3-20S/J 杭榮
一、定義與作用
行程限位開關（Limit Switch）是一種用于檢測機械運動位置或行程的機電控制元件，通過機械碰撞觸發開關動作，實現電路的通斷控制。其核心作用包括：

安全保護：防止機械部件出安全行程范圍，避免設備損壞或事故（如起重機限墜落）。
位置控制：在自動化設備中標記特置，觸發后續動作（如傳送帶、機床刀具換位）。
流程控制：與PLC、繼電器等聯動，實現自動化流程的順序控制（如線啟停）。
行程限位開關 LXK3-20S/J 杭榮

二、工作原理
行程限位開關通過機械部件（如滾輪、杠桿、柱塞）與運動目標直接接觸，推動內部觸點動作：
常開（NO）/常閉（NC）觸點：
默認狀態：常開觸點斷開，常閉觸點閉合。
觸發后：常開觸點閉合，常閉觸點斷開，改變電路狀態。
復位方式：
自動復位：目標離開后，開關通過彈簧自動恢復初始狀態（如滾輪式）。
手動復位：需人工操作恢復（如緊急停止按鈕）。
行程限位開關 LXK3-20S/J 杭榮

行程開關的分類與特點

分類
按結構形式：

直動式：動作力大，適用于需要較大操作力的場合。

滾輪式：動作力小，適用于需要頻繁操作的場景。
微動式：動作力小，適用于對精度要求較高的場合。

按觸點性質：

常開觸點：平時斷開，動作時閉合。

常閉觸點：平時閉合，動作時斷開。
復合觸點：同時包含常開和常閉觸點，適用于需要同時控制多個電路的場合。
按防護等級：

普通型：適用于一般工業環境。

防水型：適用于潮濕或水濺的環境。

防爆型：適用于易燃易爆的場所。

行程限位開關 LXK3-20S/J 杭榮

行程限位開關
