TS304 投入式靜壓液位傳感器接線說明
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
TS304 投入式靜壓液位傳感器接線說明

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地熱井水位。
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
TS304 投入式靜壓液位傳感器接線說明

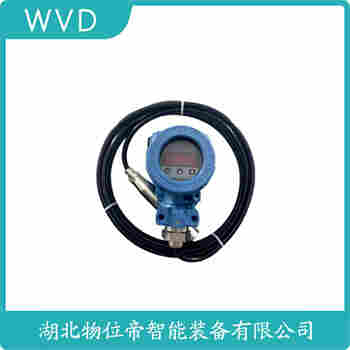

TS304 投入式靜壓液位傳感器，是一款高精度、穩定性強的液位測量設備。該傳感器采用*的靜壓原理，可直接浸入液體中，實時監測液位高度。
**接線說明一：準備工作**
在使用TS304傳感器前，請確保已準備好以下材料：傳感器、接線端子、電纜、接線盒等。同時，熟悉電路圖，了解各接線的功能。
**接線說明二：傳感器接線**
1. 將傳感器的正負分別與接線端子相連。
2. 將電纜的另一端連接到接線盒上。
3. 確保所有連接牢固，避免接觸不良。
**接線說明三：電源接線**
1. 根據電路圖，將電源的正負分別連接到接線盒的對應端子上。
2. 注意電源電壓與傳感器規格是否匹配。
**接線說明四：校準與測試**
1. 在傳感器穩定后，根據實際需求調整校準參數。
2. 使用用表等工具檢測傳感器輸出信號，確保其在正常范圍內。
**注意事項**
1. 接線過程中，請確保安全操作，避免觸電事故。
2. 傳感器不宜長時間暴露在陽光下，避免影響測量精度。
3. 定期檢查傳感器，確保其正常運行。
TS304 投入式靜壓液位傳感器憑借其簡單易用的接線方式，能夠滿足各類液位測量的需求，為用戶提供穩定可靠的液位監測服務。
