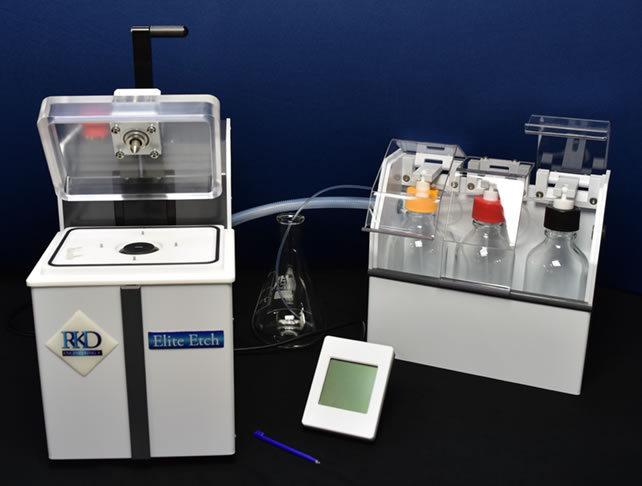

RKD ELITE ETCH自動雙酸開封機

RKD Elite Etch是一臺自動混酸開封機，通過整合了*的特點使得它可以獲得更高的產能。新開封機的設計通過將硝酸、硫酸或混酸分配到器件上，可以更加快速和容易的打開精細的封裝，而不會損傷樣品。

RKD Elite Etch 酸開封機內包含了眾多工程創新。整體式刻蝕頭組件是由高等級的碳化硅加工而成，可以良好的用來抵抗酸腐蝕。再加上主動氮?dú)獗O(jiān)測和清洗系統，這一整體設計可以在刻蝕后降低殘留在刻蝕頭上酸的發煙—而對于其它沒如此復雜的設計則是一種常見現象。我們這種整體碳化硅選夠縮短加熱時間。

器件壓制組件（壓桿芯頭）是由手動激活的，設計用于大量的運動。壓桿芯頭正常情況是縮回的，并且僅當安全蓋完全關閉后才伸出。壓桿芯頭的垂直移動保證器件穩定在刻蝕頭上，從而消除了無論是器件還是夾具的移動。

在每次開始和結束刻蝕程序后，安全蓋由手動關閉和打開。關閉安全蓋，開始已經編制好的刻蝕步驟的程序，打開安全蓋將停止所有刻蝕步驟。所有連接到刻蝕盤的酸管路由快速對稱壓力節點制成，以消除麻煩的高溫密封問題。

掌上型鍵盤
操作簡單不僅僅體現在RKD的軟件設計上，即軟件會持續檢查和保護系統防止操作失誤，而且體現在簡單而直觀的手持式鍵盤上。只需要簡單的培訓，凡是能夠使用手機的任何人員都可以操作運行Elite Etch開封機。

通風櫥的空間是非常珍貴的，所以我們設計了很小的占地面積，同時增強了每一個可能的安全特性。單獨的熱交換器的引入可以將廢酸溫度降低到90攝氏度以下，這允許進一步減小系統尺寸---我們僅僅使用一個廢酸瓶。


RKD Engineering公司集成了雙控制用于所有液體在瓶容器和開封機之間進行耦合。內部連接是在特氟龍密封的管路內運行的，它可以由瓶子盒的任何一端來供給。瓶子容器裝置內包含了液體傳感器，當酸從任何一個瓶子中泄露后都會給操作員發出警告。Elite Etch開封機即能夠使用500ml美標瓶子，也可以使用日本標準的瓶子。


系統安全
對于操作員來說，在任何開封機上更換酸瓶都具有一定的風險。我們已經設計裝配了一個通用旋轉鉸鏈?zhǔn)沟酶鼡Q瓶子時沒有任何麻煩。這一通用旋轉鉸鏈的詳細結構顯示如下。另外，瓶子通氣系統可以防止酸氣進入瓶子盒內。


系統規格參數

基本規格尺寸          (w x d x h)
開封機                7.5 x 12.5 x 12 inch  190 x 318 x 305 mm
瓶子組件              10 x 5 x 11 inch   254 x 127 x 279 mm

重量                  大約. 35 lbs.(16 Kg)
氣體壓力              55 - 70 psi. (N2) or CDA
電源                  90 - 250 VAC
酸溫度范圍            20℃- 250℃
酸溫度設定值          1.0℃- 0.1℃
刻蝕腔(可高達)        22 x 22 mm


軟件操作規格
酸的選擇 ：發煙硫酸/發煙硝酸/混酸
注意: 所有混合比例都是在泵系統內部動態準備的。

混酸比例 (硝酸到硫酸比例)：    9:1, 5:1, 4:1, 3:1, 2:1, 1:1


刻蝕后沖洗選擇：發煙硫酸/發煙硝酸/混酸/無沖洗
注意: 酸的沖洗溫度設定是根據刻蝕溫度自動校準的。


刻蝕時間： 1 - 1,800 seconds ( 1秒的增加幅度)
注意: 刻蝕時間能夠在刻蝕期間動態調整。

刻蝕形式 -
(i) 脈沖刻蝕
(ii) 往復刻蝕 – 酸脈動


刻蝕溫度范圍
20℃- 90℃ (硝酸)
20 - 250℃(硫酸)
20 - 100℃ (混酸)

刻蝕劑流量選擇 -
1 - 6 ml.每分鐘（所有酸和混酸）

操作程序存儲 -
100 個程序存儲，非易丟失存儲器

軟件升級
通過RS232或USB連接電腦



安全設計特點
EMO緊急停電源開關

刻蝕頭安全：溫保護傳感器電路

泄露檢查傳感器：   (i) 開封機主體；(ii) 酸瓶盒組件

二級防護：真正的二級防護

酸煙霧降低：廢酸熱交換以*小化酸煙霧


系統維護
Elite Etch的日常系統維護是非常簡單并且是自執行的。通過從手持鍵盤控制器上選擇維護程序，大多數的維護程序都可以運行，包括 -

溫度校準
光學傳感器校準
閥的操作
壓鼻操作
低溫氣體供應和排出功能
(Elite Etch從不使用高或低壓調壓閥，它僅需直接連接到氮?dú)夤苈飞稀?
